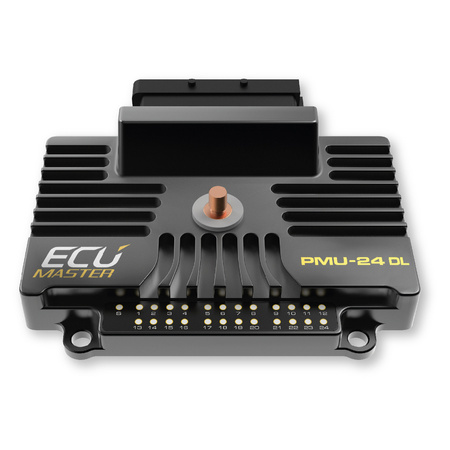

Ecumaster PMU 24-DL

Ecumaster PMU 24 DL (vestavěný DataLogger)

Spolupracuje mj s: Ecumaster EMU, EMU Black, Ecumaster Keypad, Motec, Pectel atd.
Modul distribuce energie Ecumaster PMU (Power Management Unit) je zařízení, které zcela eliminuje pojistkovou a reléovou skříň v automobilové instalaci. Modul je plně programovatelný a má řadu strategií, jako je sekvenční zapínání a vypínání zařízení, restart zařízení v případě poruchy nebo přepětí, následné vypnutí v případě poklesu napětí v určitém pořadí a LED diody indikující provozní stav jednotlivých výstupů. PMU výrazně zjednodušuje kabeláž vozu, snižuje hmotnost celé instalace a chrání vůz před drahými poruchami.

TECHNOLOGIE

PMU je sestaven podle standardů IPC-S-815A, aby byla zajištěna spolehlivost produktu. Zařízení je vyráběno na automatizované montážní lince s optickou kontrolou a automatickým testováním (včetně vyhoření). Materiál a konstrukce DPS, speciální povrchová úprava a kryt IP60 zajišťují spolehlivost i v těch nejdrsnějších podmínkách. Pečlivě vybrané komponenty umožňují nepřetržitý a spolehlivý provoz ve velmi širokém rozsahu teplot (AECQ-100 GRADE 1 (-40 až +125˚C).

FUNKČNOST

Další výhodou systému PMU je možnost definovat logiku ovládání výstupů. To se provádí pomocí analogových vstupních kanálů nebo dat sběrnice CAN a pro každý kanál lze definovat matematické operace. PMU je také vybaven LED indikátory pro zobrazení stavu každého výstupu. Díky použití manipulátorů sběrnice CAN nebo spínačů na volantu je veškerá elektroinstalace mnohem jednodušší a lehčí. Dvěma unikátními funkcemi jsou vestavěný akcelerometr a gyroskop pro záznam a „setrvačný spínač“ v případě nehody.

SPECIFIKACE:

Hlavní:

- Teplotní rozsah od -40 do +125˚C

- Vodotěsnost: IP60

- 32bitový procesor

- akcelerometr

-gyroskop

- Detektor nárazu

- Hodiny

- Datalogger

výstupy:

- 10 x 25 A

- 6 x 15 A

- Maximální výstupní proud 150A

- Ochrana proti přepětí a přehřátí.

Vchod :

- 16x přepínatelné

2x pro klávesnici Ecumaster (4, 6, 8, 12)

komunikace :

- 2 x CAN - včetně diagnostiky, odběru proudu, vstupního napětí, chyb.

záznamník dat:

- Paměť 256 Mb

- Variabilní rychlost, definovaná kanálem (max 500 Hz)

Hmotnost: 345g

Zbývající:

- Vestavěné akcelerometry s vypnutím napájení během havárie.

- LED indikující pracovní stav výstupů.

- 256 MB paměti (přihlašovací rychlost až 500 Hz)

Zástrčka:

- 1 x 39 ping

- 1 x čep M6
