Ecumaster RF kit s RF přijímačem

Ecumaster RF kit s RF přijímačem

Sada umožňující bezdrátovou komunikaci mezi RF řídicím panelem a sběrnicí CAN (Controller Area Network), hlavním komunikačním systémem vozidla. Sada obsahuje potřebné spoje s koncovkami pro přijímač, anténu pro přijímač, RF přijímač, vysílač (PCB) a baterii pro napájení vysílače.

RF přijímač

RF přijímač zpracovává signál přijatý z RF panelu volantu a vysílá jej přes sběrnici CAN (Controller Area Network), hlavní komunikační systém vozidla. Kromě toho RF přijímač obsahuje tři stavové indikátory LED, které poskytují vizuální zpětnou vazbu o kritických parametrech systému.

Zelená LED: Svítí, aby signalizovalo, že RF přijímač je napájen. Pokud je napájení správné, LED by měla svítit nepřetržitě.
Červená LED: Blikání indikuje, že baterie RF řídicího panelu je vybitá (přibližně 20 %). Baterie by měla být vyměněna co nejdříve.
Modrá LED: Bliká pokaždé, když panel úspěšně přenese data do RF přijímače. To znamená aktivní komunikaci.

Rozměry

Specifikace přijímače

Teplotní rozsah: AECQ GRADE3 (-40°C až +85°C)
Provozní napětí: 6-22 V, odolnost vůči přechodovým jevům dle ISO 7637 CAN CAN 2.0 A/B - 125, 250, 500, 1000 kbps
Rozměry: 68 x 50 x 20 mm
Hmotnost: 50 g
Konektor: Deutsch DTM04-4P (svorka součástí balení)
Délka kabelu: 20 cm
Montážní mechanismus: 2 x šrouby M3
Počet podporovaných RF řídicích panelů: Až 8

baterie

Baterie CR2450 byla testována na životnost a vykazuje efektivní spotřebu energie, která vydrží více než 1,5 milionu stisknutí tlačítka při pokojové teplotě. Úroveň nabití baterie je přenášena prostřednictvím sběrnice CAN, která poskytuje informace v reálném čase.

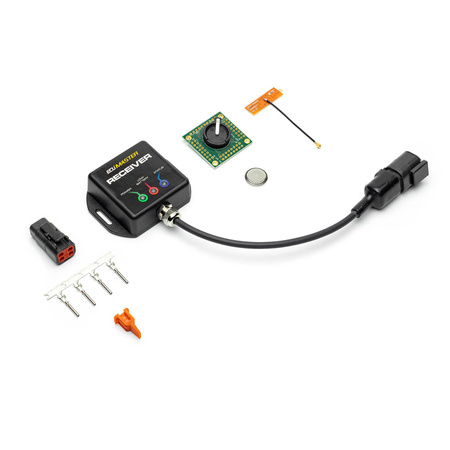

Sada obsahuje:
- Vysílač (PCB)
-Baterie pro napájení vysílače
- Anténa pro přijímač
- Přijímač (RF přijímač)
-Konektor s koncovkami pro přijímač
