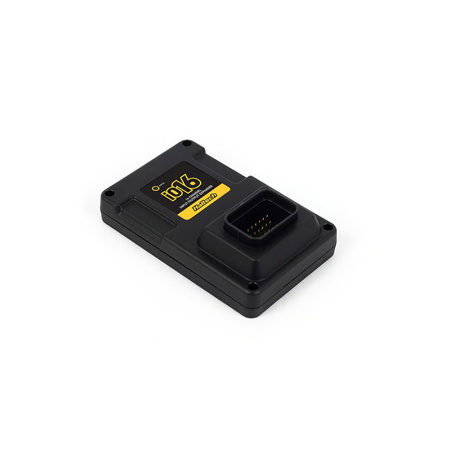

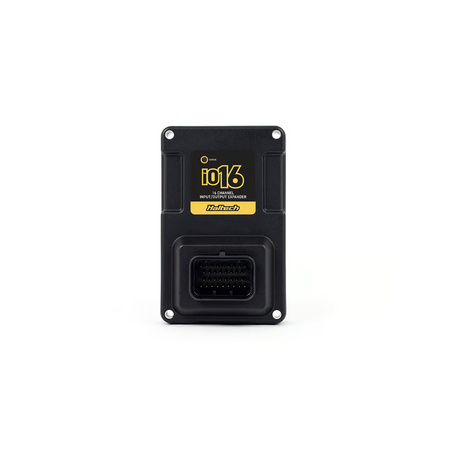

Expander vstupů a výstupů Haltech Nexus IO16 - 16 kanálů

Expander vstupů a výstupů Haltech Nexus IO16 - 16 kanálů

Kompatibilita

Určeno pro použití s ECU/VCU/Dash řady Nexus a ECU řady Elite. Není kompatibilní s ECU řady Platinum.

Obsah sady

• Rozšiřující modul IO16
• Montážní součásti
• Stručný návod k použití

Rozšířená funkčnost ECU

Modul Haltech Nexus IO16 je zařízení CAN, které umožňuje rozšířit řídicí jednotky Haltech Nexus nebo Elite o 16 plně konfigurovatelných vstupních a výstupních kanálů přístupných prostřednictvím systému Haltech CAN.

Vstupy

• 6 x analogové vstupy (AVI) - rozsah čtení 0-5 V
• Volitelný pull-up rezistor 1 kΩ až 5 V
• 4 x synchronizované pulzní vstupy (SPI) - reluktorové/digitální, rozsah 0-5 V
• Volitelný pull-up rezistor 1 kΩ až 5 V

Výstupy

• 6 x polomůstkové výstupy (HBO) - proud 8 A (sink/source)
• Pracovní cyklus 0-100 %
• Spínací frekvence 2,2 kHz
• Nevhodné pro použití na škrtících klapkách DBW
• Vyžaduje napájení pomocí stejnosměrného proudu a zemnících pinů napájení

Další konektory

• 3 x 5 V výstupy (napájení snímače)
• 4 x uzemnění snímače
• Při zapojování lze spárovat libovolný výstup 5 V a zem senzoru
