Haltech Nexus IO16 Input/Output Expander - rozšiřující modul se sadou konektorů a pinů

Haltech Nexus IO16 Input/Output Expander - rozšiřující modul se sadou konektorů a pinů

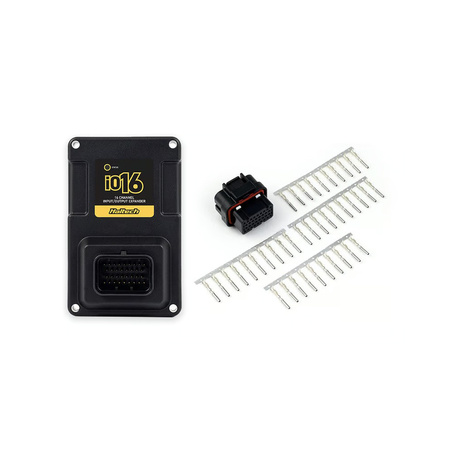

Obsah sady

• Modul IO16
• Sada zástrček a kolíků kompatibilní s produkty Haltech Nexus používajícími 34kolíkový konektor Key 2

Rozšířená funkčnost ECU

Haltech Nexus IO16 je modul CAN, který umožňuje rozšíření řídicích jednotek Haltech Nexus nebo Elite o 16 plně konfigurovatelných vstupních a výstupních kanálů. Všechny kanály jsou přístupné prostřednictvím systému Haltech CAN.

Vstupy

• 6 x analogové vstupy (AVI) - rozsah čtení 0-5 V
• Volitelný pull-up rezistor 1 kΩ až 5 V
• 4 x synchronizované pulzní vstupy (SPI) - reluktorové/digitální, rozsah 0-5 V
• Volitelný pull-up rezistor 1 kΩ až 5 V

Výstupy

• 6 x polomůstkové výstupy (HBO) - proud 8 A (sink/source)
• Pracovní cyklus 0-100 %
• Spínací frekvence 2,2 kHz
• Nevhodné pro použití na škrtících klapkách DBW
• Vyžaduje napájení pomocí stejnosměrného proudu a zemnících pinů napájení

Další konektory

• 3 x 5 V výstupy (napájení snímače)
• 4 x uzemnění snímače
• Při zapojování lze spárovat libovolný 5V výstup a zem senzoru
