Ovládací panel na volantu Ecumaster – bezdrátová verze
Ovládací panel na volantu Ecumaster – bezdrátová verze
RF panel na volantu nabízí pohodlné a všestranné ovládací rozhraní vozidla. Je vybaven osmi tlačítky a čtyřmi otočnými přepínači a integruje se s RF přijímačem. Pomocí pokročilé bezdrátové radiofrekvenční technologie přenáší panel data přes sběrnici CAN, což umožňuje různé aplikace v autě. Kromě toho panel podporuje připojení k řadicím páčkám pro rozšíření funkčnosti.

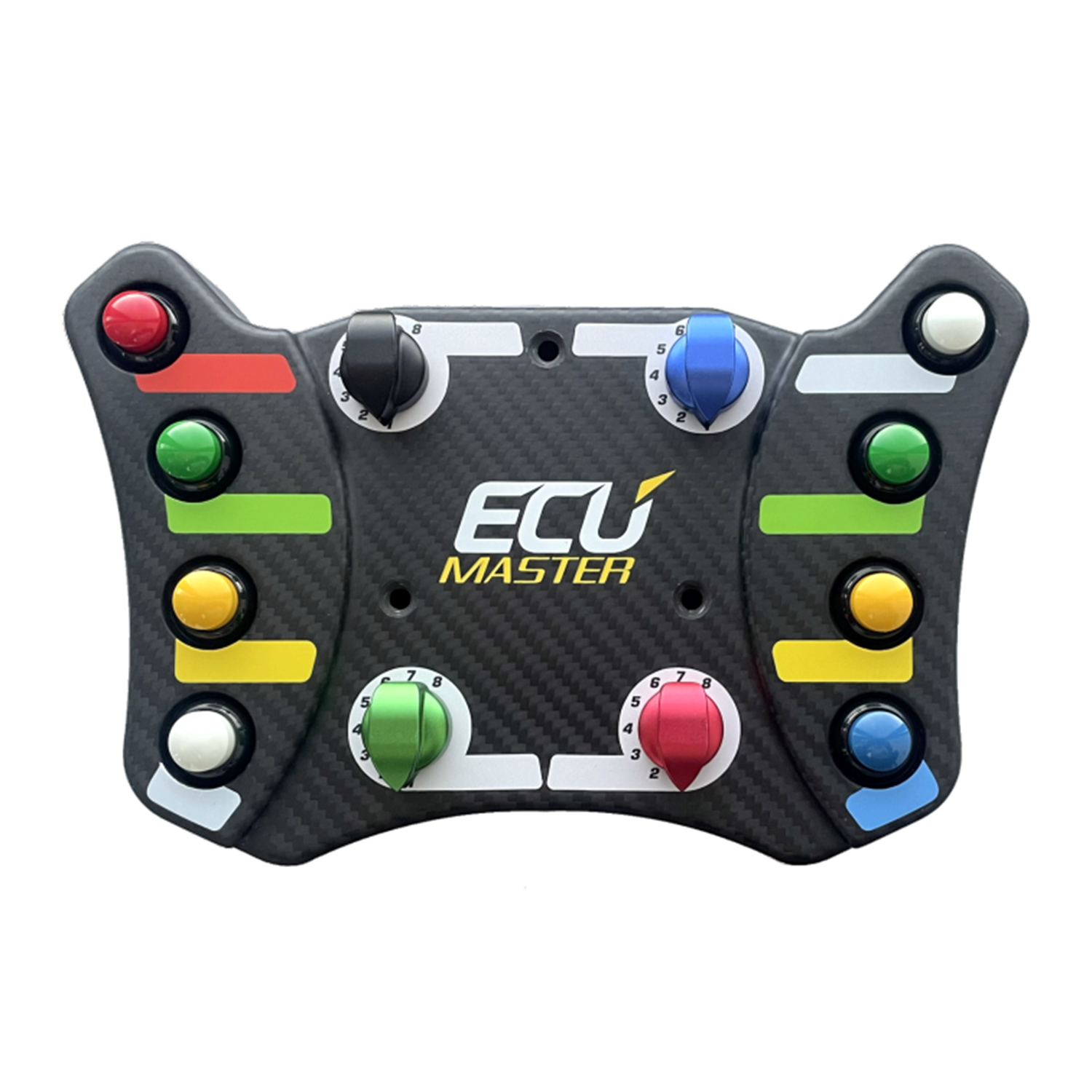

RF panel volantu vyrobený z lehkých uhlíkových vláken pro odolnost a styl nabízí pohodlný a bezdrátový způsob ovládání funkcí vašeho vozu. Snadno se montuje na závodní řídítka s roztečí šroubů 6x70 mm a připojuje se bezdrátově k RF přijímači, čímž eliminuje zbytečné dráty. Panel má 8 přizpůsobitelných tlačítek a 4 otočné přepínače, takže je můžete používat pro své preferované funkce. Přiložené nálepky pomáhají označit každé tlačítko pro rychlou identifikaci. Pro ještě větší kontrolu vám dva vyhrazené konektory umožňují přidat řadicí páky (nejsou součástí dodávky).
RF řídicí panel se integruje s dalšími zařízeními sběrnice CAN. To zajišťuje lepší konektivitu a koordinaci mezi různými komponenty řídicího systému vozidla. Baterie CR2450 panelu RF volantu, testovaná na životnost, vykazuje efektivní spotřebu energie, která vydrží více než 1,5 milionu stisknutí tlačítka při pokojové teplotě. Úroveň nabití baterie je přenášena prostřednictvím sběrnice CAN, která poskytuje informace v reálném čase.

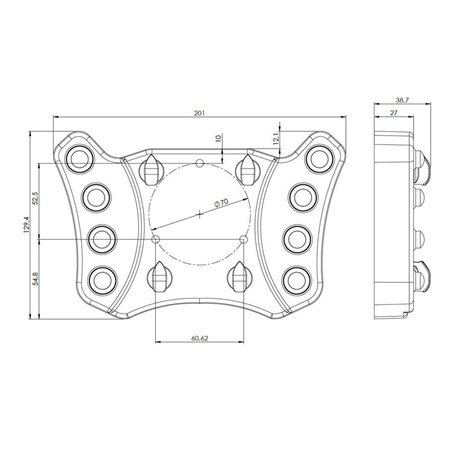

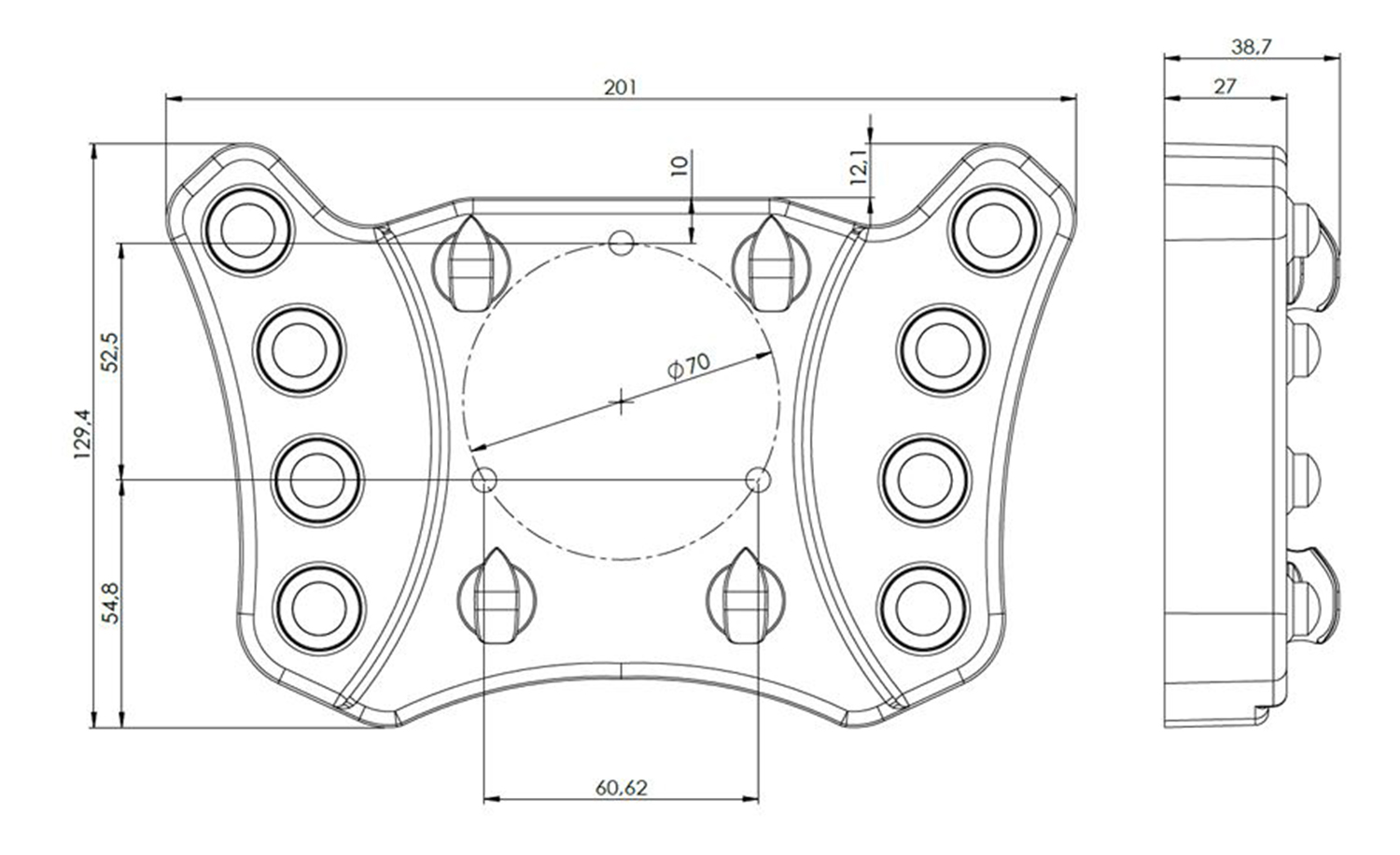

ROZMĚRY
SPECIFIKACE
Teplotní rozsah: AECQ GRADE3 (-40°C až +85°C)
Typ baterie: CR2450 (součástí balení) Bezdrátová komunikace
Frekvence: rádio
Rozsah: frekvence od 2360 MHz do 2500 MHz
Odhadovaná životnost baterie: 5 let v klidu při pokojové teplotě nebo 1 500 000 sepnutí
Hmotnost: 270 g Rozměry 200 x 130 x 40 mm
Montážní mechanismus: 3 standardní šrouby na řídítka
Rozteč šroubů řidítek: 6 x 70 mm
Materiál: Karbon, s plastovou zadní deskou
Latence: Méně než 20 ms
Tlačítka: 8 s přizpůsobitelnými funkcemi
Otočné spínače: 4 s osmi polohami a konfigurovatelnými funkcemi
Řadicí pádla: 2 konektory, řadicí pádla nejsou součástí dodávky
Dosah: (přímá viditelnost) 100 m při nejvyšším nastavení výkonu
Úrovně výkonu: 7
Rozsah výkonu: -20 dBm až 4 dBm v závislosti na zvolené úrovni výkonu.
POPIS PŘIJÍMAČE

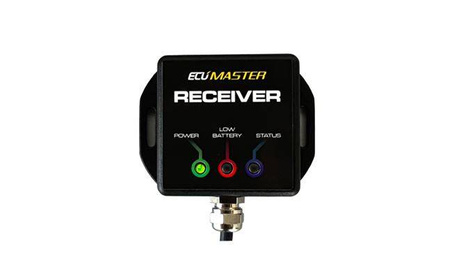

RF přijímač zpracovává signál přijatý z RF panelu na volantu a vysílá jej prostřednictvím sběrnice CAN (Controller Area Network), hlavního komunikačního systému vozidla. Kromě toho RF přijímač obsahuje tři stavové indikátory LED, které poskytují vizuální zpětnou vazbu o kritických parametrech systému.
Zelená LED: Svítí, aby signalizovalo, že RF přijímač je napájen. Pokud je napájení správné, LED by měla svítit nepřetržitě.
Červená LED: Blikání indikuje, že baterie RF řídicího panelu je vybitá (přibližně 20 %). Baterie by měla být vyměněna co nejdříve.
Modrá LED: Bliká pokaždé, když panel úspěšně přenese data do RF přijímače. To znamená aktivní komunikaci.

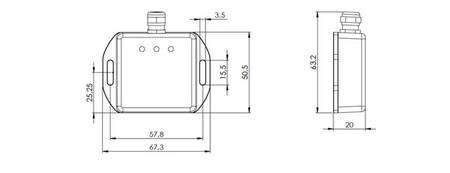

ROZMĚRY
SPECIFIKACE PŘIJÍMAČE
Teplotní rozsah: AECQ GRADE3 (-40°C až +85°C)
Provozní napětí: 6-22 V, odolnost vůči přechodovým jevům dle ISO 7637 CAN CAN 2.0 A/B - 125, 250, 500, 1000 kbps
Rozměry: 68 x 50 x 20 mm
Hmotnost: 50 g
Konektor: Deutsch DTM04-4P (svorka součástí balení)
Délka kabelu: 20 cm
Montážní mechanismus: 2 x šrouby M3
Počet podporovaných RF řídicích panelů: až 8
Sada obsahuje:
1. RF řídicí panel
2. RF přijímač
3. Baterie: CR2450
4. Konektor přijímače (Deutsch DTM04-4P) se svorkami
5. Konektor řadicí páky (ZHR-2) se svorkami (SZH-002T-P0.5)
6. Samolepící samolepky
7. Montážní šrouby různých délek: 3x30, 3x55, 3x65mm
8. Montážní šrouby: 3xM3
