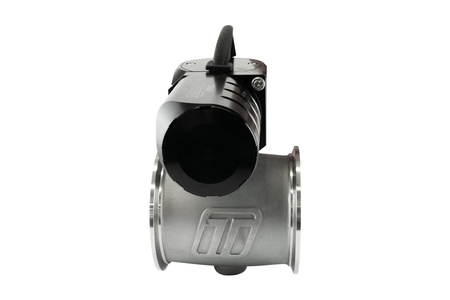

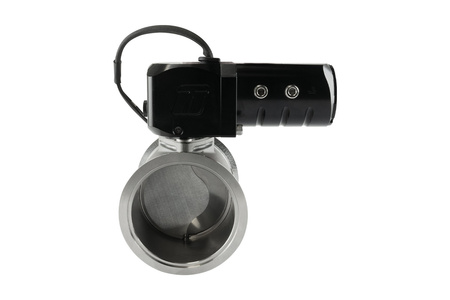

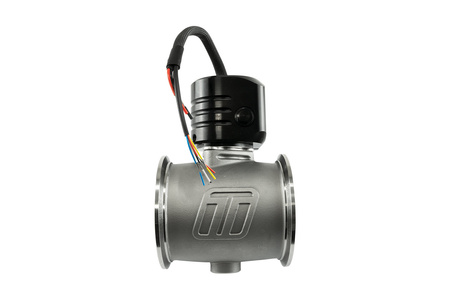

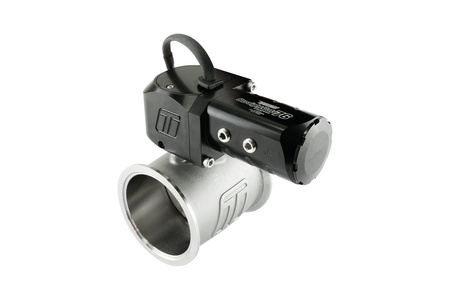

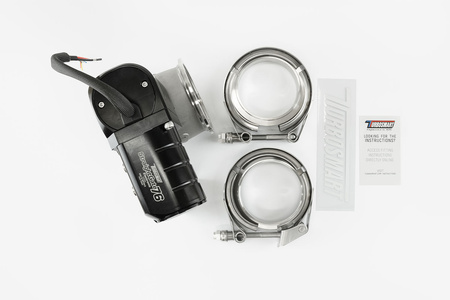

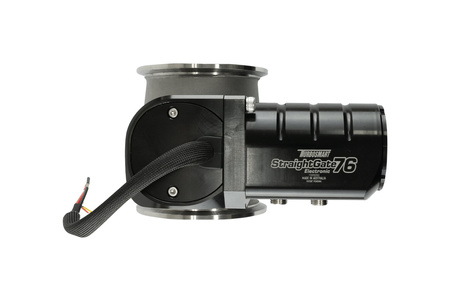

Turbosmart Wastegates ventil eSG76 Electronic StraightGate Black
StraightGate76 od společnosti Turbosmart je nejprůtočnější externí wastegate na světě! StraightGate76 je motýlková wastegate s nulovým posunem, která umožňuje obrovský průtok a téměř linear regulaci s bezkonkurenční kontrolou zvýšení tlaku v celém provozním rozsahu.
Elektronická brána StraightGate eSG76 společnosti Turbosmart je patentově chráněná a vychází z úspěchu mnohokrát oceněného a světově prvního elektronicky ovládaného externího wastegatu typu Butterfly eSG50. Žádné referenční hadice, žádné pružiny a žádné membrány znamenají plně elektronické ovládání prostřednictvím servomotoru a převodovky Turbosmart s nulovým zpětným chodem, což má za následek nižší proudové nároky i provozní stabilitu proti obrovským tlakům pohonu. Model eSG76 obsahuje vestavěné snímače pokrývající teplotu pohonu i polohu ventilu v analogovém i digitálním provedení. Výsledkem elektronického pohonu je nejširší možné okno ladění od nulového zvýšení tlaku (pokud to priorita rozdělovače umožňuje) až po veškeré dostupné zvýšení tlaku.
Turbosmart StraightGate76 byl od základu navržen a ověřen ve vlastní režii, aby vytvořil novou úroveň ovládání a průtoku, jakou dosud žádný wastegate neměl. Na šoupátko s nulovým posunem působí tlak výfukových plynů rovnoměrně na obě poloviny ventilu, který se otáčí uprostřed, což vede k tomu, že je ventil sám vyvážen proti jakémukoli tlaku pohonu. Toto samovyvážení znamená, že k ovládání i proti nejvyšším hnacím tlakům je zapotřebí méně práce a je možné širší okno ladění bez ohledu na způsob ovládání ventilu. Zvýšeného průtoku je dosaženo díky účinnosti přímého průchodu ventilem oproti tradičnímu ventilu typu poppet, kde se výfukové plyny musí ventilem otočit o 90 stupňů.
K dispozici v provedení
Přímá šoupátka40
StraightGate50
StraightGate76
Vlastnosti
76mm (2,99in) motýlkový ventil s nulovým posunem
723.průtok 7 CFM / 20,49 m3 za minutu
Šoupátko a hřídel z nerezové oceli (630)
Nerezová ocel (347) Hlavní těleso
Nerezová ocel (tepelně zpracovaná 431) V-páskové svorky
možnost 360stupňové montáže na V-pásu
Polohování akčního členu s možností nastavení hodin (3 x 120 stupňů)
Plně elektronické ovládání (dvojitý H-můstkový vstup)
Vestavěný (0-5 V) analogový snímač teploty aktuátoru
Vestavěný (0-5v) analogový snímač polohy ventilu
Vestavěný (PWM) digitální snímač polohy ventilu
7 drátová nekonečná lanka s létajícími vodiči
Kapalinové chlazení pro stabilitu aktuátoru
Více informací:
Note 1:
Note 2:
Note 3:
Poloha montáže:
